- 產(chǎn)品描述
-
- 商品名稱: WD-SJ101埋弧焊用燒結(jié)焊劑

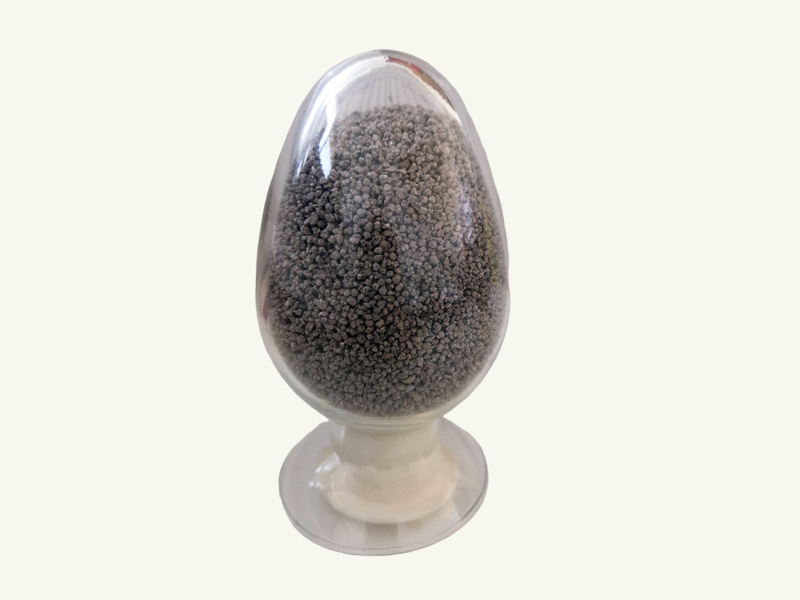

WD-SJ101是氟堿型燒結(jié)焊劑，外觀為球形顆粒，粒度10-60目。
WD-SJ101 / WD-H10Mn2
符合：
GB/T 5293 S49A4UFB-SU34
NB/T 47018
AWS A5.17 F7A4-EH14
ISO 14171-B-S49A4FB-SU33說明及用途：
WD-SJ101是氟堿型燒結(jié)焊劑，外觀為球形顆粒，粒度10-60目。配合H10Mn2碳鋼埋弧焊絲，焊接工藝性優(yōu)良；焊縫金屬純凈；硫、磷含量低；綜合性能良好。適用于船舶、石油化工、鍋爐等相應(yīng)級別的碳鋼、低合金鋼埋弧自動焊接。
焊絲化學(xué)成分參考值：
WD-H10Mn2
C
Mn
Si
S
P
GB+NB
≤0.12
1.50-1.90
≤0.07
≤0.030
≤0.030
例值(Example)
0.10
1.78
0.05
0.011
0.013
焊劑化學(xué)成分參考值：
WD-SJ101
MgO+CaO+MnO+CaF2
SiO2
CaF2
S
P
標(biāo)準(zhǔn)(Standard)
≥50
≤20
≥15
≤0.035
≤0.040
熔敷金屬化學(xué)成分參考值：
C
Mn
Si
S
P
GB+NB
——
——
——
≤0.015
≤0.025
例值(Example)
0.058
1.65
0.38
0.011
0.020

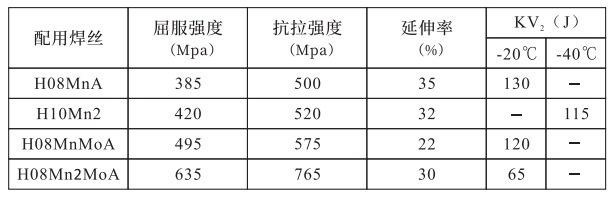

熔敷金屬力學(xué)性能：
WD-SJ101
WD-H10Mn2抗拉強(qiáng)度(TS) MPa
屈服強(qiáng)度(YS)
MPa延長率（A）
%沖擊吸收能量KV2(J)
熱處理
℃×h-40℃
GB+NB
490-670
≥390
≥18
≥47
焊態(tài)
AWS
480-660
≥400
≥22
≥47
焊態(tài)
例值(Example)
520
420
30
102,96,104
焊態(tài)
注意事項(xiàng)：
（1）焊接前焊劑必須經(jīng)過300℃-350℃烘干兩小時。
（2）焊接前必須對工件清除鐵銹、油污、水分等雜質(zhì)。
（3）多層（道）焊接時必須將焊渣清理。注意層間溫度控制在150℃-250℃。關(guān)鍵詞:- wd-sj101
- 焊劑
- 焊絲
- 金屬
上一頁
聯(lián)系我們
手機(jī)：018640606995 13941660033
